Ile metrów bednarki do uziemienia potrzebujesz? Sprawdź, jak uniknąć błędów w instalacji!

Właściwe uziemienie instalacji elektrycznej to kluczowy element bezpieczeństwa w każdym budynku. Jednym z najważniejszych materiałów wykorzystywanych do tego celu jest bednarka, czyli taśma miedziana lub stalowa. Wiele osób zastanawia się, ile metrów bednarki jest potrzebne, aby zapewnić skuteczne uziemienie.

W przypadku typowego domu jednorodzinnego długość bednarki może wynosić od 60 do 90 metrów, choć w niektórych sytuacjach wystarczy około 40 metrów. Wszystko zależy od wielkości budynku, rodzaju gruntu oraz wymagań norm budowlanych. W tym artykule dowiesz się, jak obliczyć potrzebną długość bednarki i uniknąć błędów podczas montażu.

• Do uziemienia zwykle stosuje się około 40 metrów bednarki, ale dla domu jednorodzinnego może to być od 60 do 90 metrów.
• Wymagana długość bednarki zależy od wielkości budynku, rodzaju gruntu i norm budowlanych.
• Prawidłowe uziemienie jest kluczowe dla bezpieczeństwa instalacji elektrycznej.
• Unikaj błędów montażowych, stosując się do praktycznych porad i norm.
• Skuteczność uziemienia można sprawdzić za pomocą specjalistycznych testów.

Jak obliczyć długość bednarki do uziemienia?

Obliczenie odpowiedniej długości bednarki to kluczowy krok w projektowaniu skutecznego uziemienia. Ile metrów bednarki do uziemienia będzie potrzebne, zależy od kilku istotnych czynników. Przede wszystkim należy wziąć pod uwagę wielkość budynku oraz rodzaj gruntu, w którym będzie montowana instalacja.

Dla małych obiektów, takich jak garaże czy domki letniskowe, wystarczy zazwyczaj około 40 metrów bednarki. Jednak w przypadku większych budynków, takich jak domy jednorodzinne, długość ta może wzrosnąć nawet do 90 metrów. Warto pamiętać, że zbyt krótka bednarka może nie zapewnić odpowiedniego poziomu bezpieczeństwa.

Normy budowlane a wymagana długość bednarki

Projektując uziemienie, nie można zapominać o obowiązujących normach budowlanych. W Polsce najważniejsze przepisy dotyczące uziemienia określa norma PN-HD 60364-4-41. Zgodnie z nią, instalacja musi spełniać określone wymagania dotyczące rezystancji uziemienia.

Dodatkowo, warto zwrócić uwagę na normę PN-EN 62305, która dotyczy ochrony odgromowej. W przypadku budynków narażonych na wyładowania atmosferyczne, długość bednarki może być większa, aby zapewnić skuteczną ochronę.

• PN-HD 60364-4-41 – wymagania dotyczące uziemienia instalacji elektrycznych.
• PN-EN 62305 – normy ochrony odgromowej budynków.
• PN-E-08100 – wytyczne dotyczące uziemień w obiektach budowlanych.

Wpływ rodzaju instalacji na długość bednarki

Rodzaj instalacji ma ogromne znaczenie przy obliczaniu długości bednarki. W przypadku domów jednorodzinnych zazwyczaj wystarczy 60-90 metrów, ale w obiektach przemysłowych potrzeba nawet 150 metrów. Wynika to z większej skali obiektu i wyższych wymagań dotyczących bezpieczeństwa.

Warto również pamiętać, że w przypadku instalacji przemysłowych często stosuje się dodatkowe elementy, takie jak uziomy pionowe. Dzięki temu można zmniejszyć całkowitą długość bednarki, zachowując przy tym wysoką skuteczność uziemienia.

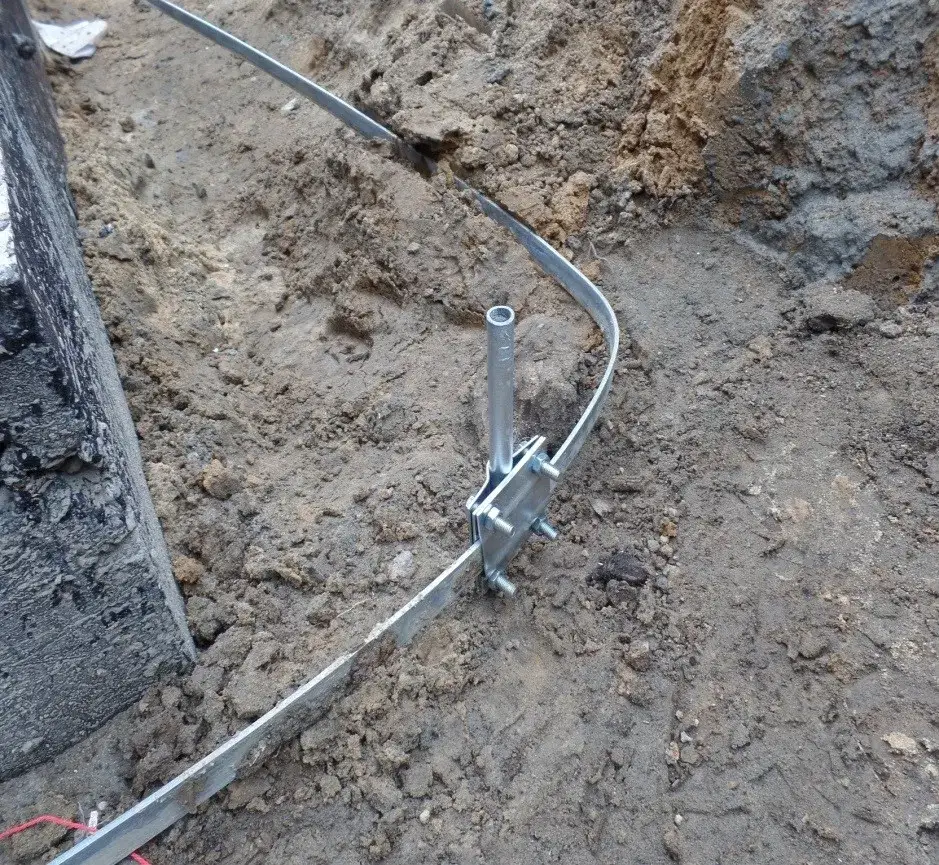

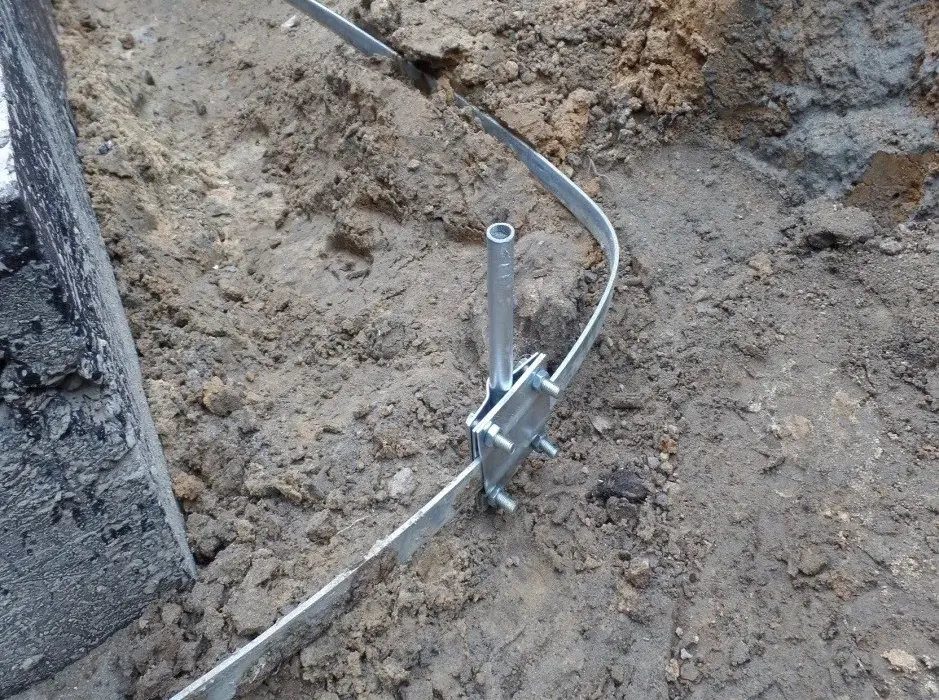

Praktyczne porady dotyczące montażu bednarki

Montaż bednarki do uziemienia wymaga staranności i odpowiedniego przygotowania. Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne narzędzia, takie jak łopata, poziomica i zaciski. Ważne jest również, aby dokładnie zaplanować trasę układania bednarki, unikając miejsc narażonych na uszkodzenia mechaniczne.

Podczas montażu pamiętaj, aby bednarka była ułożona na odpowiedniej głębokości – zwykle około 0,5-0,7 metra. Unikaj ostrych zakrętów, które mogą osłabić strukturę taśmy. Połączenia między odcinkami bednarki muszą być solidne, najlepiej za pomocą zacisków miedzianych, aby zapewnić dobre przewodzenie.

Typowe błędy w instalacji uziemienia i jak ich uniknąć

Jednym z najczęstszych błędów jest niewłaściwe połączenie bednarki z uziomem. Słabe połączenie może znacząco obniżyć skuteczność uziemienia. Innym problemem jest układanie bednarki zbyt płytko, co naraża ją na korozję i uszkodzenia.

Aby uniknąć błędów, zawsze sprawdzaj jakość materiałów i dokładnie wykonuj połączenia. Upewnij się również, że bednarka jest odpowiednio zabezpieczona przed korozją, zwłaszcza w przypadku gruntów o wysokiej wilgotności.

• Niewłaściwe połączenia – używaj solidnych zacisków miedzianych.
• Zbyt płytkie układanie – zachowaj głębokość 0,5-0,7 metra.
• Brak zabezpieczenia przed korozją – stosuj taśmy ochronne lub farby antykorozyjne.

Jak sprawdzić skuteczność uziemienia po montażu?

Po zakończeniu montażu konieczne jest sprawdzenie skuteczności uziemienia. Najczęściej stosuje się do tego miernik rezystancji uziemienia. Idealna wartość rezystancji powinna wynosić poniżej 10 omów, choć w niektórych przypadkach dopuszczalne są wyższe wartości.

Jeśli wynik pomiaru jest niezadowalający, warto sprawdzić połączenia i ewentualnie zwiększyć długość bednarki. Pamiętaj, że skuteczne uziemienie to podstawa bezpieczeństwa całej instalacji elektrycznej.

Skuteczne uziemienie zaczyna się od właściwego montażu

W artykule podkreśliliśmy, że prawidłowy montaż bednarki to klucz do skutecznego uziemienia. Zwróciliśmy uwagę na konieczność odpowiedniego przygotowania, w tym zaplanowania trasy układania i użycia solidnych narzędzi. Wskazaliśmy również, że głębokość układania bednarki powinna wynosić 0,5-0,7 metra, aby uniknąć uszkodzeń mechanicznych i korozji.

Omówiliśmy również typowe błędy, takie jak niewłaściwe połączenia czy zbyt płytkie układanie, oraz sposoby ich uniknięcia. Podkreśliliśmy, że użycie zacisków miedzianych i zabezpieczenie antykorozyjne są niezbędne dla trwałości instalacji. Dodatkowo, zwróciliśmy uwagę na konieczność sprawdzenia skuteczności uziemienia za pomocą miernika rezystancji, aby zapewnić bezpieczeństwo całej instalacji elektrycznej.

Podsumowując, skuteczne uziemienie wymaga nie tylko odpowiedniej długości bednarki, ale także precyzyjnego montażu i regularnych kontroli. Dzięki temu można uniknąć problemów i zapewnić długotrwałe bezpieczeństwo.
