Podłączanie wtyczki z uziemieniem może wydawać się prostym zadaniem, ale wymaga precyzji i zachowania zasad bezpieczeństwa. Nieprawidłowe podłączenie może prowadzić do awarii sprzętu, a nawet stanowić zagrożenie dla życia. Dlatego warto poznać podstawowe kroki, które pozwolą uniknąć błędów i zapewnić bezpieczną eksploatację urządzeń elektrycznych.
W tym artykule dowiesz się, jak krok po kroku podłączyć wtyczkę z uziemieniem, jakie narzędzia będą potrzebne oraz na co zwrócić szczególną uwagę, aby praca była bezpieczna i efektywna. Przedstawimy również najczęstsze błędy, które popełniają użytkownicy, oraz sposoby ich uniknięcia.
Kluczowe wnioski:- Przed rozpoczęciem pracy zawsze wyłącz zasilanie, aby uniknąć porażenia prądem.
- Upewnij się, że zarówno wtyczka, jak i gniazdko mają uziemienie.
- Do podłączenia wtyczki potrzebne są podstawowe narzędzia, takie jak śrubokręt i nożyk do izolacji.
- Prawidłowe podłączenie przewodów jest kluczowe dla bezpieczeństwa i skuteczności połączenia.
- Regularne sprawdzanie stanu wtyczki i przewodów pomaga uniknąć awarii.
Jak wybrać odpowiednią wtyczkę z uziemieniem?
Przed podłączeniem wtyczki z uziemieniem, kluczowe jest sprawdzenie jej kompatybilności z gniazdkiem. Nie wszystkie wtyczki pasują do każdego rodzaju gniazda, dlatego warto zwrócić uwagę na standardy obowiązujące w danym kraju. W Polsce najczęściej spotyka się wtyczki typu E, które mają dwa bolce i uziemienie w formie bolca w gnieździe.
Istnieją różne rodzaje wtyczek z uziemieniem, które różnią się konstrukcją i zastosowaniem. Najpopularniejsze to wtyczki typu CEE 7/5 (z bolcem uziemiającym) oraz CEE 7/7 (uniwersalne, pasujące do większości gniazdek). Wybór odpowiedniego typu zależy od urządzenia, które chcemy podłączyć, oraz od rodzaju instalacji elektrycznej w domu.
Narzędzia potrzebne do podłączenia wtyczki
Do podłączenia wtyczki z uziemieniem niezbędne są podstawowe narzędzia. Bez nich praca może być trudna, a nawet niebezpieczna. Przygotuj się odpowiednio, aby uniknąć niepotrzebnych komplikacji.
- Śrubokręt krzyżakowy – do dokręcenia śrub w wtyczce.
- Nożyk do izolacji – do usunięcia izolacji z przewodów.
- Miernik napięcia – do sprawdzenia, czy zasilanie jest wyłączone.
- Taśma izolacyjna – do zabezpieczenia połączeń.
- Oznaczniki kolorów – do rozróżnienia przewodów fazowych, neutralnych i uziemiających.
Dlaczego bezpieczeństwo jest kluczowe podczas pracy?
Praca z instalacją elektryczną zawsze wiąże się z ryzykiem. Nieprawidłowe podłączenie wtyczki z uziemieniem może prowadzić do zwarcia, uszkodzenia sprzętu, a nawet porażenia prądem. Dlatego nigdy nie należy lekceważyć zasad bezpieczeństwa.
Przede wszystkim zawsze wyłącz zasilanie w obwodzie, z którym pracujesz. Użyj miernika napięcia, aby upewnić się, że prąd nie płynie. Pamiętaj też, aby nie dotykać gołych przewodów gołymi rękami – nawet po wyłączeniu zasilania mogą być niebezpieczne.
Czytaj więcej: Dlaczego uziemienie w gniazdku jest kluczowe dla bezpieczeństwa i ochrony?

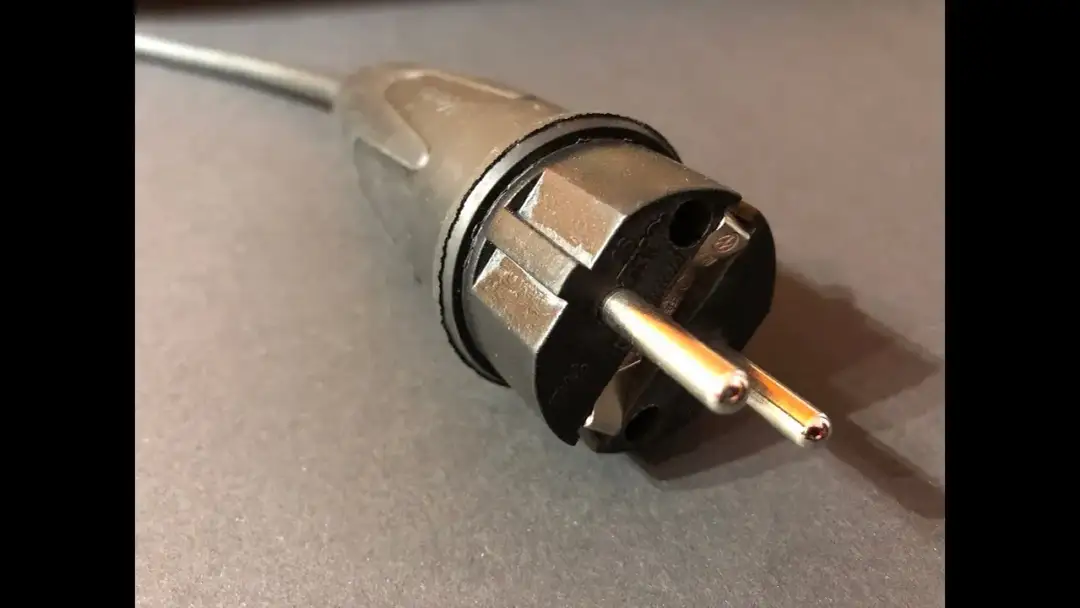

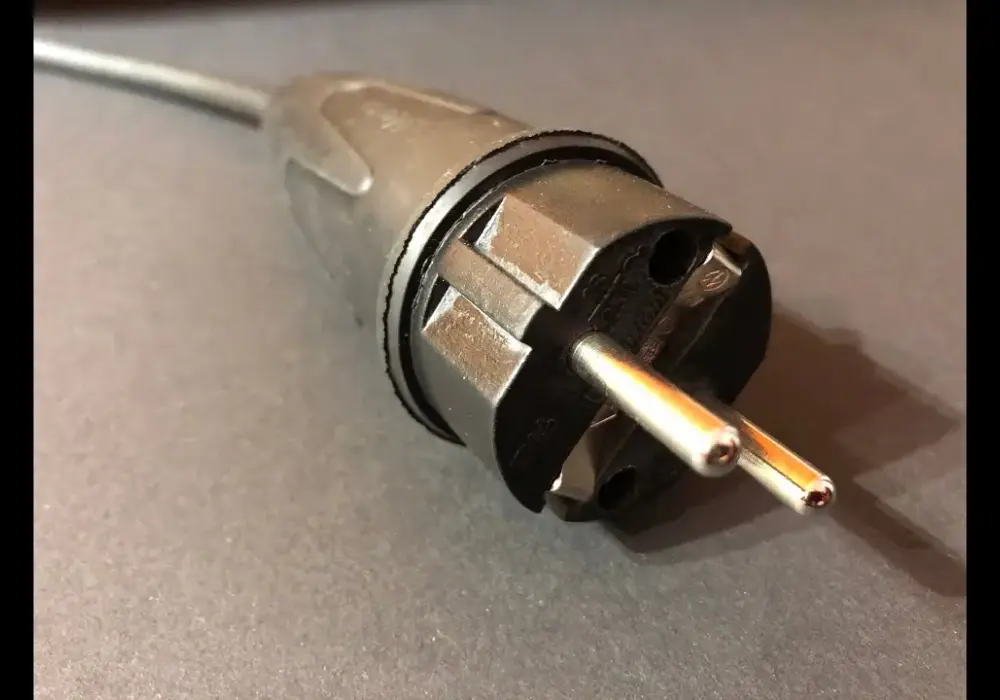

Krok po kroku: Jak podłączyć wtyczkę z uziemieniem
Podłączenie wtyczki z uziemieniem wymaga precyzji i zachowania zasad bezpieczeństwa. Pierwszym krokiem jest zawsze wyłączenie zasilania w obwodzie, z którym pracujesz. Użyj miernika napięcia, aby upewnić się, że prąd nie płynie – to absolutna podstawa.
Następnie przygotuj przewody. Użyj nożyka do izolacji, aby odsłonić końcówki przewodów fazowego (brązowy), neutralnego (niebieski) i uziemiającego (żółto-zielony). Każdy z nich należy podłączyć do odpowiedniego zacisku w wtyczce. Przewód fazowy podłącz do bolca oznaczonego literą L, neutralny do N, a uziemiający do bolca z symbolem uziemienia.
Po podłączeniu przewodów dokręć śruby w wtyczce, aby zapewnić stabilne połączenie. Na koniec sprawdź, czy wszystko działa poprawnie. Włącz zasilanie i przetestuj urządzenie. Jeśli wszystko działa, możesz być pewien, że wtyczka z uziemieniem została podłączona prawidłowo.
| Poprawne podłączenie | Niepoprawne podłączenie |
| Przewód fazowy (L) podłączony do bolca L | Przewód fazowy podłączony do bolca N |
| Przewód neutralny (N) podłączony do bolca N | Przewód neutralny podłączony do bolca uziemienia |
| Przewód uziemiający podłączony do bolca uziemienia | Brak podłączenia przewodu uziemiającego |
Najczęstsze błędy i jak ich uniknąć
Jednym z najczęstszych błędów jest pomylenie przewodów fazowego i neutralnego. To może prowadzić do uszkodzenia urządzenia lub nawet zwarcia. Zawsze sprawdzaj kolory przewodów i oznakowania w wtyczce.
Innym problemem jest niedokręcenie śrub w wtyczce. Luźne połączenie może powodować iskrzenie i przegrzewanie się wtyczki. Upewnij się, że wszystkie śruby są dokręcone, ale nie przesadzaj z siłą, aby nie uszkodzić przewodów.
Wskazówki dotyczące bezpiecznego użytkowania
Regularne sprawdzanie stanu wtyczki z uziemieniem to podstawa bezpieczeństwa. Jeśli zauważysz jakiekolwiek uszkodzenia, np. pęknięcia izolacji lub luźne połączenia, natychmiast wymień wtyczkę. Nie ryzykuj awarii ani pożaru.
Pamiętaj też, aby nie przeciążać gniazdek. Każda wtyczka ma określoną maksymalną moc, której nie należy przekraczać. Jeśli podłączasz urządzenia o dużej mocy, upewnij się, że instalacja elektryczna jest w stanie je obsłużyć.
Bezpieczne podłączenie wtyczki – klucz do niezawodności
Podłączenie wtyczki z uziemieniem to proces, który wymaga precyzji i przestrzegania zasad bezpieczeństwa. Jak pokazaliśmy, kluczowe jest wyłączenie zasilania przed rozpoczęciem pracy oraz prawidłowe podłączenie przewodów fazowego, neutralnego i uziemiającego. Błędy w podłączeniu, takie jak pomylenie przewodów lub niedokręcenie śrub, mogą prowadzić do poważnych konsekwencji, w tym uszkodzenia sprzętu czy nawet pożaru.
W artykule zwróciliśmy również uwagę na regularne kontrole stanu wtyczki i instalacji elektrycznej. Przeciążenie gniazdek czy ignorowanie uszkodzeń izolacji to częste przyczyny awarii. Dlatego zalecamy, aby w przypadku wątpliwości zawsze skonsultować się z elektrykiem – bezpieczeństwo jest najważniejsze.
