Jak zmierzyć prąd stały multimetrem? Poradnik krok po kroku

Witaj! Jeśli kiedykolwiek zastanawiałeś się, jak bezpiecznie i poprawnie zmierzyć natężenie prądu stałego za pomocą zwykłego multimetru, ten artykuł jest dla Ciebie. Przeprowadzę Cię krok po kroku przez cały proces, od przygotowania sprzętu po odczytanie wyników, dbając o to, byś czuł się pewnie i bezpiecznie. Zrozumienie tego prostego, ale kluczowego pomiaru otworzy przed Tobą nowe możliwości w majsterkowaniu i diagnostyce urządzeń.

Dlaczego poprawny pomiar prądu stałego jest tak ważny?

Prąd stały, oznaczany jako DC (Direct Current), to taki rodzaj prądu elektrycznego, który płynie zawsze w jednym kierunku. Wyobraź sobie rzekę, której nurt nigdy się nie zmienia tak właśnie działa prąd stały. Jego natężenie mierzymy w amperach (A). Spotykamy go na co dzień w wielu miejscach: w bateriach naszych pilotów, telefonów komórkowych, laptopów, a także w systemach ładowania samochodów czy instalacjach fotowoltaicznych. Jest to fundamentalny rodzaj prądu, który zasila większość naszych przenośnych urządzeń i wiele nowoczesnych technologii.

Zrozumienie, jak mierzyć prąd stały, jest kluczowe nie tylko dla hobbystów elektroniki, ale także dla każdego, kto chce zrozumieć, jak działają urządzenia zasilane bateryjnie. Pozwala to na diagnozowanie problemów, optymalizację zużycia energii i po prostu na bezpieczne eksperymentowanie z elektroniką.

Nieprawidłowe wykonanie pomiaru natężenia prądu stałego może prowadzić do poważnych konsekwencji. Najczęściej spotykanym problemem jest uszkodzenie samego multimetru, zwłaszcza spalenie jego wewnętrznego bezpiecznika. Dzieje się tak zazwyczaj przez podłączenie miernika w sposób niewłaściwy lub ustawienie zbyt niskiego zakresu pomiarowego. W skrajnych przypadkach, niewłaściwe postępowanie może doprowadzić do zwarcia w obwodzie, co z kolei stwarza ryzyko porażenia prądem lub pożaru. Dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością i przestrzegać podstawowych zasad bezpieczeństwa.

• Ryzyko zwarcia i uszkodzenia elementów obwodu.
• Spalenie bezpiecznika w multimetrze lub jego całkowite uszkodzenie.
• Potencjalne zagrożenie porażeniem prądem dla użytkownika.
• Nieprawidłowe odczyty, prowadzące do błędnych diagnoz.

Przygotuj swój miernik uniwersalny do pomiarów

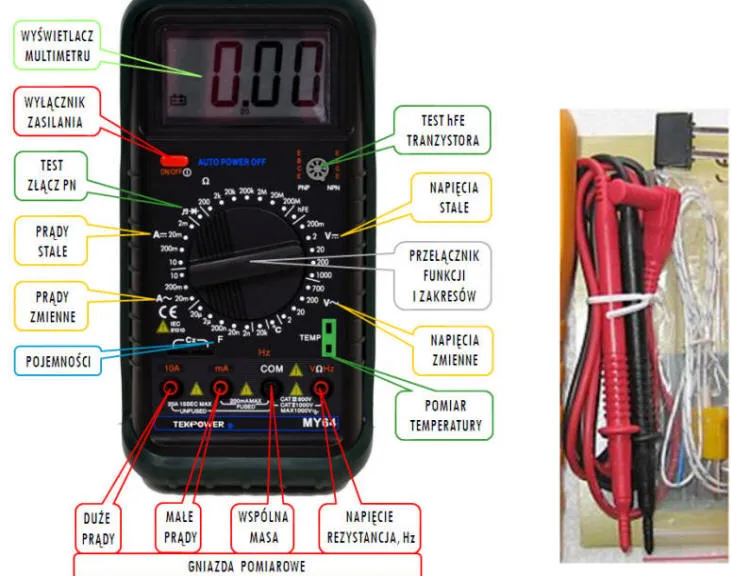

Zanim przystąpisz do pomiaru, musisz dobrze poznać swój multimetr. To narzędzie, które na pierwszy rzut oka może wydawać się skomplikowane, ale jego obsługa jest intuicyjna, gdy zrozumiesz jego podstawowe elementy. Najważniejsze z nich to pokrętło wyboru funkcji oraz gniazda pomiarowe. Pokrętło pozwala wybrać rodzaj pomiaru (napięcie, prąd, rezystancja) oraz zakres. Szukaj symbolu "A" z prostą lub przerywaną linią nad nim to właśnie oznaczenie prądu stałego (DC).

Kluczowe są również gniazda, do których podłączasz sondy pomiarowe:

• COM: To uniwersalne gniazdo, do którego zawsze podłączasz czarną sondę.
• A (lub mA): Tutaj wpina się czerwoną sondę, gdy mierzysz natężenie prądu stałego w zakresie amperów (A) lub miliamperów (mA).
• 10A / 20A: Specjalne gniazdo przeznaczone do pomiaru wyższych natężeń prądu, zazwyczaj powyżej 200 mA.

Nie zapominaj o sondach pomiarowych. Zawsze upewnij się, że są one w dobrym stanie izolacja nie może być uszkodzona, a wtyki powinny być czyste i dobrze osadzone. Uszkodzone przewody to prosta droga do niebezpiecznych sytuacji i błędnych pomiarów. Regularne sprawdzanie ich stanu to mały krok, który znacząco zwiększa bezpieczeństwo pracy.

Kolejnym, często pomijanym aspektem jest stan baterii w Twoim multimetrze. Słabe baterie mogą powodować niestabilne odczyty lub nawet całkowicie uniemożliwić działanie miernika. Jeśli zauważysz dziwne zachowanie urządzenia lub niepewne wskazania, pierwszym krokiem, jaki powinieneś wykonać, jest wymiana baterii na nowe. To prosta czynność, która może rozwiązać wiele problemów z dokładnością pomiarów.

Zmierz prąd stały krok po kroku

Krok 1: Odłącz zasilanie. To absolutnie najważniejszy etap. Zanim cokolwiek podłączysz lub odłączysz w obwodzie, upewnij się, że zasilanie jest całkowicie wyłączone. Bezpieczeństwo przede wszystkim!

Krok 2: Wybierz odpowiedni zakres pomiarowy. Ustaw pokrętło multimetru na funkcję pomiaru prądu stałego (DC, symbol "A" z linią prostą). Bardzo ważne jest, aby wybrać zakres prądowy (np. 10A, 200mA, 20mA) wyższy niż spodziewana wartość mierzonego prądu. Jeśli nie masz pewności co do wartości prądu, zawsze zaczynaj od najwyższego dostępnego zakresu (np. 10A), aby uniknąć uszkodzenia miernika.

Krok 3: Podłącz sondy pomiarowe. Czarną sondę podłącz do uniwersalnego gniazda "COM". Czerwoną sondę podłącz do odpowiedniego gniazda amperowego. Jeśli spodziewasz się prądu do kilkuset miliamperów, użyj gniazda "mA". Dla wyższych prądów (do 10A lub 20A, w zależności od miernika) użyj gniazda oznaczonego jako "10A" lub "20A". Pamiętaj, że użycie niewłaściwego gniazda jest częstym błędem!

Krok 4: Wepnij miernik szeregowo w obwód. To serce pomiaru natężenia prądu. Musisz fizycznie przerwać obwód i włączyć w to miejsce multimetr, tak aby cały prąd, który chcesz zmierzyć, przepływał przez miernik. Wyobraź sobie, że budujesz mostek miernik staje się jego częścią, przez którą musi przejść cała "rzeka" prądu.

Krok 5: Włącz zasilanie i odczytaj wynik. Po poprawnym podłączeniu miernika szeregowo, możesz ponownie włączyć zasilanie obwodu. Na wyświetlaczu multimetru zobaczysz wartość natężenia prądu. Pamiętaj o jednostce (A lub mA) wskazanej na wyświetlaczu lub pokrętle. Jeśli wynik jest ujemny, oznacza to, że prąd płynie w przeciwnym kierunku niż się spodziewałeś wystarczy zamienić miejscami sondy pomiarowe w obwodzie, aby uzyskać wartość dodatnią.

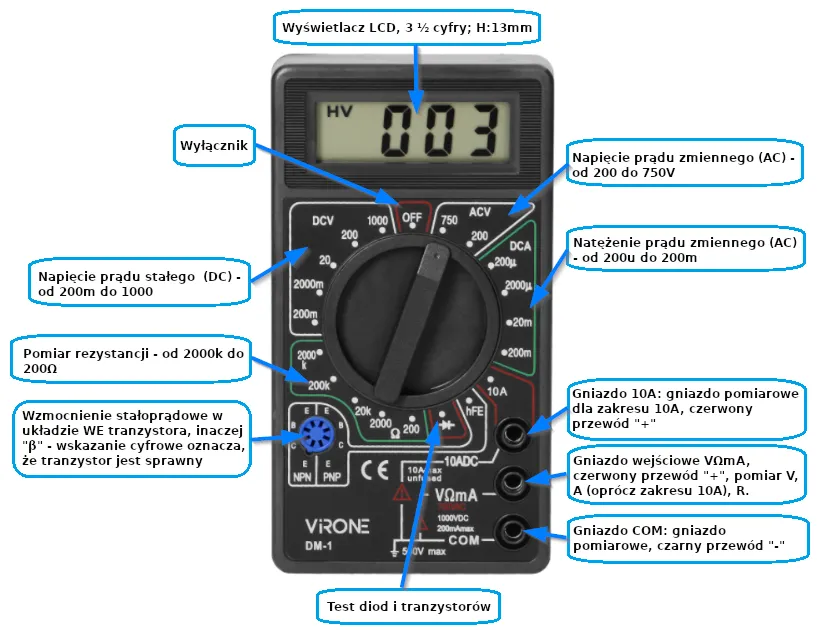

Unikaj najczęstszych błędów podczas pomiaru

Podczas pomiaru natężenia prądu łatwo o błędy, które mogą być kosztowne. Jednym z najpoważniejszych jest podłączenie amperomierza równolegle do źródła zasilania lub elementu obwodu. Pamiętaj, że amperomierz mierzy prąd, który przez niego przepływa, dlatego musi być wpięty szeregowo. Podłączenie równoległe działa jak zwarcie dla miernika, prowadząc do przepływu bardzo dużego prądu, który może uszkodzić zarówno miernik, jak i źródło zasilania.

Kolejnym częstym błędem jest pozostawienie czerwonej sondy w gnieździe przeznaczonym do pomiaru napięcia lub rezystancji (zazwyczaj oznaczone jako VΩmA). Kiedy próbujesz zmierzyć prąd, a sonda jest w tym gnieździe, prąd nie popłynie przez miernik, a Ty zobaczysz zerowy odczyt lub, co gorsza, możesz uszkodzić bezpiecznik. Zawsze upewnij się, że czerwona sonda jest w odpowiednim gnieździe amperowym.

Nie można też zapominać o zakresie pomiarowym. Jeśli wybierzesz zakres niższy niż rzeczywiste natężenie prądu, natychmiast przepali się bezpiecznik w multimetrze. To zabezpieczenie chroni miernik, ale jego wymiana może być uciążliwa. Dlatego tak ważne jest, aby przed każdym pomiarem prądu zastanowić się, jakiej wartości możemy się spodziewać i wybrać odpowiedni zakres, zaczynając od najwyższego, jeśli mamy jakiekolwiek wątpliwości.

Na koniec, po zakończeniu pomiaru natężenia prądu, bardzo ważne jest, aby nie zapomnieć o przestawieniu sond i pokrętła multimetru z powrotem do ustawień bezpiecznych, najczęściej do pomiaru napięcia (V) lub wyłączenia miernika. Pozostawienie go w ustawieniu pomiaru prądu, zwłaszcza z sondą w gnieździe amperowym, może prowadzić do przypadkowego zwarcia przy kolejnym użyciu i uszkodzenia sprzętu.

Pomiar prądu stałego w praktyce: fotowoltaika i motoryzacja

Pomiar prądu stałego znajduje szerokie zastosowanie w wielu dziedzinach. W diagnostyce instalacji fotowoltaicznych jest kluczowy do sprawdzania parametrów paneli słonecznych, takich jak prąd zwarcia (Isc). Jest to parametr określający maksymalny prąd, jaki panel może wygenerować w idealnych warunkach. Warto pamiętać, że systemy fotowoltaiczne często operują na wyższych napięciach i prądach, co wymaga użycia odpowiednio dobranych mierników.

W kontekście fotowoltaiki, a także w wielu innych zastosowaniach, gdzie bezpieczeństwo i wygoda są priorytetem, warto rozważyć użycie miernika cęgowego. Jego główną zaletą jest możliwość pomiaru prądu bez konieczności przerywania obwodu. Wystarczy "złapać" przewód, przez który płynie prąd, a miernik dokona pomiaru indukcyjnie. Jest to znacznie bezpieczniejsze i szybsze rozwiązanie, szczególnie przy wysokich prądach.

W motoryzacji pomiar prądu stałego jest nieoceniony podczas diagnozowania problemów z akumulatorem. Na przykład, pomiar "poboru prądu na postoju" pozwala sprawdzić, czy któryś z układów elektrycznych samochodu nie rozładowuje akumulatora, gdy pojazd jest wyłączony. Jest to częsta przyczyna problemów z uruchomieniem silnika po dłuższym postoju.

Co zrobić, gdy pomiar się nie udaje?

Jeśli Twój multimetr nie pokazuje żadnych sensownych wyników podczas pomiaru natężenia prądu, pierwszym podejrzanym często jest bezpiecznik. W większości multimetrów znajdują się one wewnątrz obudowy i można je łatwo zlokalizować i wymienić. Zazwyczaj są to standardowe bezpieczniki szklane lub ceramiczne. Jeśli bezpiecznik jest przepalony, należy go wymienić na nowy o tych samych parametrach (napięcie i natężenie prądu).

Jeśli bezpiecznik jest w porządku, warto sprawdzić podstawowe rzeczy. Upewnij się, że obwód, który mierzysz, jest faktycznie zamknięty i prąd ma którędy płynąć. Sprawdź, czy wszystkie połączenia zarówno te w obwodzie, jak i sondy w mierniku są stabilne i dobrze dociśnięte. Czasami problemem może być po prostu słabe połączenie lub uszkodzony przewód pomiarowy.

Przeczytaj również: Ile prądu zużywa zamrażarka? Sprawdź, ile możesz zaoszczędzić

Kluczowe wnioski i Twoje dalsze kroki

Dotarliśmy do końca naszej podróży przez świat pomiaru natężenia prądu stałego multimetrem. Mam nadzieję, że teraz czujesz się znacznie pewniej, wiedząc, jak bezpiecznie i skutecznie wykonać ten ważny pomiar. Pamiętaj, że kluczem jest cierpliwość, dokładność i przestrzeganie zasad bezpieczeństwa, a wyniki, które uzyskasz, pomogą Ci lepiej zrozumieć i naprawić wiele urządzeń elektrycznych.

• Pomiar natężenia prądu stałego wymaga szeregowego wpięcia multimetru w obwód, zawsze przy odłączonym zasilaniu.
• Kluczowe jest ustawienie odpowiedniego zakresu prądowego i poprawne podłączenie sond do gniazd COM i amperowego.
• Unikaj najczęstszych błędów, takich jak podłączenie równoległe czy wybór zbyt niskiego zakresu, aby nie uszkodzić miernika.
• W bardziej złożonych lub wymagających bezpieczeństwa sytuacjach rozważ użycie miernika cęgowego.

Z mojego doświadczenia wynika, że największą barierą dla początkujących jest strach przed uszkodzeniem sprzętu. Jednak z każdym kolejnym pomiarem, który wykonasz poprawnie, Twoja pewność siebie będzie rosła. Pamiętaj, że nawet ja na początku popełniałem błędy, ale to właśnie one nauczyły mnie najwięcej. Najważniejsze to podchodzić do tematu metodycznie i nigdy nie spieszyć się podczas podłączania miernika.

Jakie są Twoje doświadczenia z pomiarem prądu stałego? Czy napotkałeś jakieś szczególne trudności lub masz swoje sprawdzone triki? Podziel się swoją opinią w komentarzach poniżej!
