Podłączenie podwójnego kontaktu z uziemieniem może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest to zadanie, które można wykonać samodzielnie. Bezpieczeństwo jest tutaj kluczowe, dlatego warto dokładnie zapoznać się z instrukcją i przestrzegać zasad pracy z instalacją elektryczną. W tym artykule krok po kroku wyjaśnimy, jak prawidłowo podłączyć podwójne gniazdko, aby działało niezawodnie i bezpiecznie.
Przed przystąpieniem do pracy należy przygotować niezbędne narzędzia, takie jak śrubokręt, tester napięcia czy zaciski. Ważne jest również, aby wyłączyć prąd w obwodzie, w którym będziemy pracować. Dzięki temu unikniemy niebezpiecznych sytuacji, takich jak porażenie prądem. Poniżej znajdziesz szczegółowy przewodnik, który pomoże Ci wykonać tę czynność bez błędów.
Jeśli masz wątpliwości co do swoich umiejętności, zawsze możesz skonsultować się z elektrykiem. Pamiętaj, że nieprawidłowe podłączenie gniazdka może prowadzić do awarii instalacji lub nawet pożaru. Dlatego warto poświęcić czas na dokładne zapoznanie się z każdym etapem montażu.
Najważniejsze informacje:- Przed rozpoczęciem pracy zawsze wyłącz prąd w obwodzie, w którym będziesz pracować.
- Upewnij się, że masz odpowiednie narzędzia, takie jak śrubokręt, tester napięcia i zaciski.
- Podłącz przewody zgodnie ze schematem: fazowy (brązowy/czarny), neutralny (niebieski) i uziemiający (żółto-zielony).
- Sprawdź poprawność podłączenia za pomocą testera napięcia przed zamontowaniem obudowy.
- Jeśli nie jesteś pewien swoich umiejętności, skonsultuj się z elektrykiem, aby uniknąć błędów.
Niezbędne narzędzia do podłączenia podwójnego kontaktu z uziemieniem
Przed przystąpieniem do pracy warto przygotować odpowiednie narzędzia. Bez nich podłączenie podwójnego kontaktu z uziemieniem może okazać się trudne, a nawet niebezpieczne. Oto lista przedmiotów, które będą Ci potrzebne:
| Narzędzie | Zastosowanie |
| Śrubokręt izolowany | Do przykręcania przewodów i montażu obudowy |
| Tester napięcia | Do sprawdzenia, czy prąd jest wyłączony |
| Zaciski lub taśma izolacyjna | Do zabezpieczenia połączeń |
Jak przygotować miejsce do montażu podwójnego gniazdka
Pierwszym krokiem jest przygotowanie ściany. Upewnij się, że miejsce, w którym chcesz zamontować gniazdko, jest wolne od przeszkód, takich jak rury czy inne instalacje. Jeśli montujesz gniazdko w nowym miejscu, konieczne będzie wykonanie otworu w ścianie.
Następnie sprawdź instalację elektryczną. Użyj testera napięcia, aby upewnić się, że prąd w obwodzie jest wyłączony. To kluczowy etap, który zapewni Ci bezpieczeństwo podczas pracy. Pamiętaj, że instalacja podwójnego gniazdka z uziemieniem wymaga precyzji i uwagi.

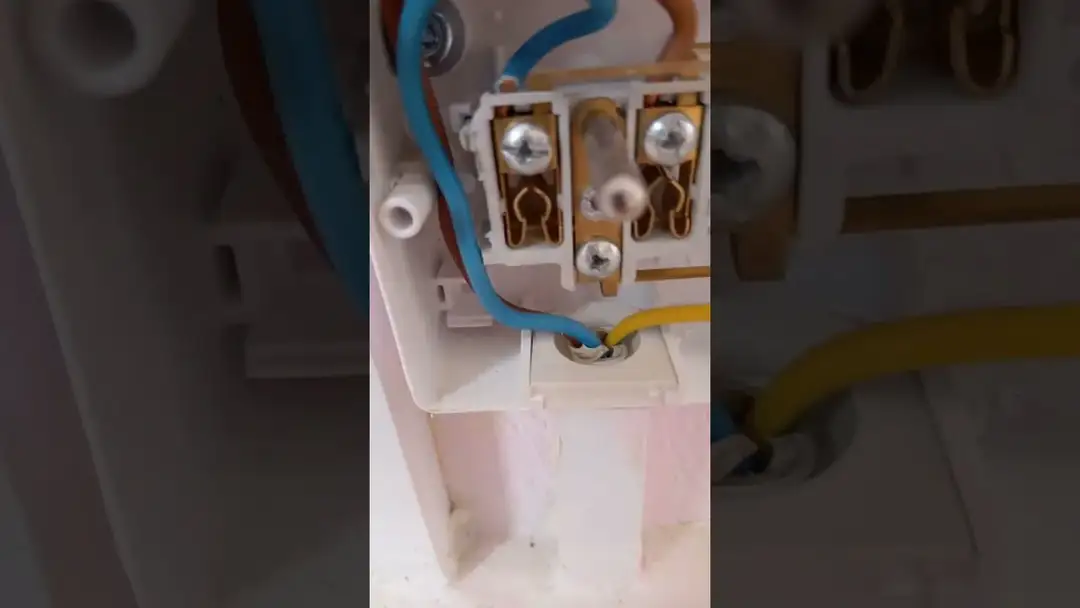

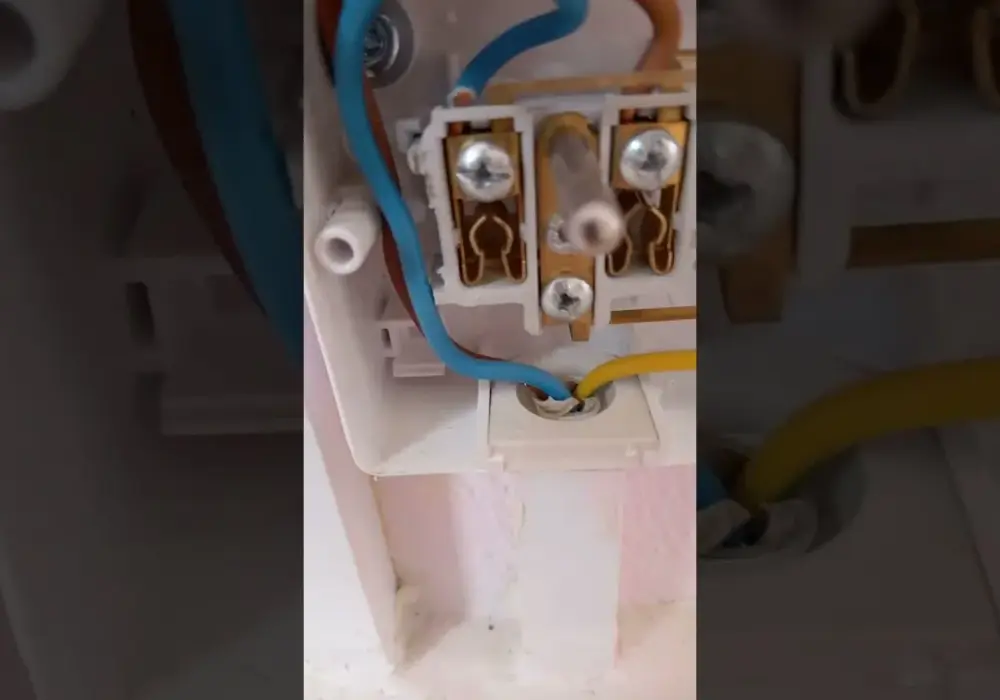

Schemat podłączenia podwójnego kontaktu z uziemieniem
Podłączenie podwójnego gniazdka z uziemieniem wymaga znajomości podstawowego schematu. Przewody muszą być połączone w odpowiedniej kolejności, aby całość działała poprawnie. Oto jak to zrobić krok po kroku:
- Podłącz przewód fazowy (brązowy lub czarny) do zacisku oznaczonego literą L.
- Przewód neutralny (niebieski) podłącz do zacisku N.
- Przewód uziemiający (żółto-zielony) podłącz do zacisku z symbolem uziemienia.
Jak podłączyć przewód fazowy, neutralny i uziemiający
Przewód fazowy odpowiada za dostarczenie prądu do gniazdka. Podłącz go do zacisku oznaczonego literą L, upewniając się, że połączenie jest stabilne. Przewód neutralny, oznaczony kolorem niebieskim, podłącz do zacisku N. To on zamyka obwód elektryczny.
Przewód uziemiający, żółto-zielony, jest kluczowy dla bezpieczeństwa. Podłącz go do zacisku z symbolem uziemienia. Dzięki temu w przypadku awarii prąd zostanie odprowadzony do ziemi, minimalizując ryzyko porażenia.
Czytaj więcej: Ile metrów bednarki do uziemienia potrzebujesz? Sprawdź, jak uniknąć błędów w instalacji!
Najczęstsze błędy przy podłączaniu podwójnego gniazdka
Podczas bezpiecznego podłączenia gniazdka z uziemieniem łatwo popełnić błędy, które mogą prowadzić do awarii. Jednym z najczęstszych jest pomylenie przewodów fazowego i neutralnego. Innym błędem jest niedokładne dokręcenie zacisków, co może powodować iskrzenie.
Jak sprawdzić poprawność podłączenia podwójnego kontaktu
Po podłączeniu przewodów warto przetestować gniazdko. Użyj testera napięcia, aby sprawdzić, czy prąd płynie prawidłowo. To pozwoli Ci uniknąć niebezpiecznych sytuacji, takich jak zwarcia.
Nie zapomnij o sprawdzeniu uziemienia. Upewnij się, że przewód żółto-zielony jest dobrze podłączony i działa. To kluczowy element, który zapewnia bezpieczeństwo użytkowania gniazdka.
Bezpieczeństwo podczas pracy z instalacją elektryczną
Praca z instalacją elektryczną wymaga zachowania szczególnych środków ostrożności. Przede wszystkim zawsze wyłączaj prąd w obwodzie, w którym pracujesz. Używaj narzędzi z izolacją, aby uniknąć porażenia.
- Zawsze noś rękawice ochronne i okulary.
- Upewnij się, że miejsce pracy jest suche i dobrze oświetlone.
- Nie pracuj pod presją czasu – pośpiech zwiększa ryzyko błędów.
Kiedy warto skorzystać z pomocy elektryka
Jeśli nie jesteś pewien swoich umiejętności, lepiej skonsultuj się z elektrykiem. Dotyczy to szczególnie sytuacji, gdy instalacja jest stara lub skomplikowana. Samodzielna naprawa w takich przypadkach może prowadzić do poważnych awarii.
Pamiętaj, że jak zamontować podwójny kontakt elektryczny to nie tylko kwestia techniczna, ale również bezpieczeństwa. Lepiej wydać trochę więcej na profesjonalną pomoc, niż ryzykować zdrowie lub uszkodzenie instalacji.
Jak zamontować obudowę podwójnego gniazdka po podłączeniu
Po podłączeniu przewodów czas na montaż obudowy. To ostatni etap, który nadaje gniazdku estetyczny wygląd. Upewnij się, że wszystkie przewody są schowane w puszce, a obudowa dobrze przylega do ściany. Oto narzędzia, które będą Ci potrzebne:
| Narzędzie | Zastosowanie |
| Śrubokręt krzyżakowy | Do przykręcenia obudowy |
| Poziomica | Do sprawdzenia, czy gniazdko jest równo zamontowane |
Jak zabezpieczyć podłączone gniazdko przed uszkodzeniem
Podłączone gniazdko warto zabezpieczyć przed wilgocią, zwłaszcza jeśli znajduje się w łazience lub kuchni. Użyj specjalnych osłon lub gniazdek z klapką, które chronią przed zachlapaniem. To proste rozwiązanie, które wydłuży żywotność instalacji.
Pamiętaj również o zabezpieczeniu przed przeciążeniem. Nie podłączaj zbyt wielu urządzeń o wysokim poborze mocy jednocześnie. To może prowadzić do przegrzania i uszkodzenia gniazdka. Bezpieczne podłączenie gniazdka z uziemieniem to nie tylko montaż, ale także odpowiedzialne użytkowanie.
Dlaczego uziemienie jest kluczowe dla bezpieczeństwa
Uziemienie to element, który chroni przed porażeniem prądem. Gdy dojdzie do awarii, np. zwarcia, prąd zostaje odprowadzony do ziemi, zamiast przechodzić przez urządzenia lub ciało człowieka. To właśnie dlatego instalacja podwójnego gniazdka z uziemieniem jest tak ważna.
Alternatywne rozwiązania dla podwójnych gniazdek z uziemieniem
Jeśli nie masz możliwości podłączenia uziemienia, istnieją alternatywy. Jedną z nich są gniazdka z wyłącznikiem różnicowoprądowym, które wykrywają nieprawidłowości w przepływie prądu i automatycznie go wyłączają. To dobre rozwiązanie w starszych budynkach, gdzie uziemienie jest trudne do wykonania.
Innym rozwiązaniem są gniazdka bez uziemienia, ale ich stosowanie wiąże się z większym ryzykiem. Warto pamiętać, że jak podłączyć podwójne gniazdko z uziemieniem to najlepsza opcja, jeśli tylko jest to możliwe. Alternatywy powinny być stosowane tylko w ostateczności.
Dlaczego uziemienie i alternatywy są kluczowe dla bezpieczeństwa
Uziemienie to niezbędny element każdej instalacji elektrycznej, który chroni przed porażeniem prądem. Jak wyjaśniono w artykule, w przypadku awarii prąd jest odprowadzany do ziemi, minimalizując ryzyko dla użytkownika. To dlatego instalacja podwójnego gniazdka z uziemieniem jest tak ważna, zwłaszcza w pomieszczeniach narażonych na wilgoć, takich jak łazienka czy kuchnia.
Jeśli uziemienie nie jest możliwe, warto rozważyć alternatywy, takie jak gniazdka z wyłącznikiem różnicowoprądowym. Jak podkreślono, takie rozwiązanie wykrywa nieprawidłowości w przepływie prądu i automatycznie go wyłącza. Jednak bezpieczne podłączenie gniazdka z uziemieniem pozostaje najlepszą opcją, a alternatywy powinny być stosowane tylko w ostateczności.
